结构特点与用途：

衬氟塑釜底阀主要应用于聚合罐、搅拌槽储罐等容器的底部排料和取样控制，借助于阀门底部法兰焊接于储罐和其它容器的底部，因此消除工艺介质通常在容器出料口的残留现象。釜底阀由下开式和上开式两种型式。阀体内腔装有耐冲刷、耐腐蚀的密封圈，在开启阀门瞬间，可以保护阀不被介质冲刷、腐蚀。同时，采取短行程阀芯的设计。容器出料口对接多样化。在化工、石油、冶金、染料、精细化工、食品加工等行业防腐控制领域广泛使用。

公称通径：DN20～DN200
工作压力：PN6、PN10、PN16、PN25
阀体材质：WCB、CF8、CF8M、CF3M、哈氏合金等
阀芯材质：CF8、CF8M、CF3M、哈氏合金等
阀杆材质：304、316、316L
内衬材质：PFA、F46、PTFE内衬
支架材质：WCB、CF8
连接方式：法兰式（执行JB/T 78-59标准）
填    料： 聚四氟乙烯片、柔性石墨环、柔性石墨垫
阀杆螺母：铜
驱动方式：手动，气动（弹簧复位式，双作用式、带手轮和不带手轮），电动，液动，齿轮等
检测标准：GB/T4213-2008

衬氟塑釜底阀规格

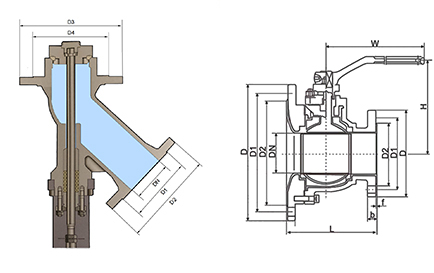

主要连接尺寸及重量
